Phân tích đầy đủ về OTDR trong đo kiểm quang học

OTDR (Optical Time Domain Reflectometer) là thiết bị đo kiểm sợi quang dùng để xác định chiều dài, suy hao, vị trí lỗi và các điểm phản xạ trong sợi. Thiết bị hoạt động dựa trên nguyên lý tán xạ ngược ánh sáng. OTDR được sử dụng phổ biến trong thi công, kiểm tra và bảo trì mạng cáp quang.

<<Tham khảo>>Máy đo quang EXFO Maxtester 735D

Tại sao chúng ta cần đo kiểm

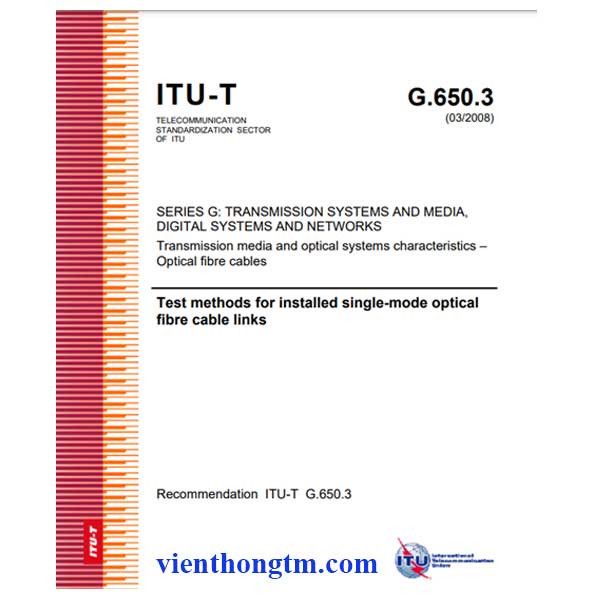

Dù là triển khai dịch vụ mới hay nâng cấp trên hạ tầng cáp quang hiện tại, việc thực hiện một loạt phép đo là bắt buộc nhằm xác minh khả năng đáp ứng của liên kết quang. Quy trình đo kiểm này được gọi là xác định đặc tính sợi quang, với các yêu cầu kỹ thuật cụ thể được quy định trong khuyến nghị ITU-T G.650.3 do ITU-T SG15 quy định và công bố.

Đo kiểm như thế nào

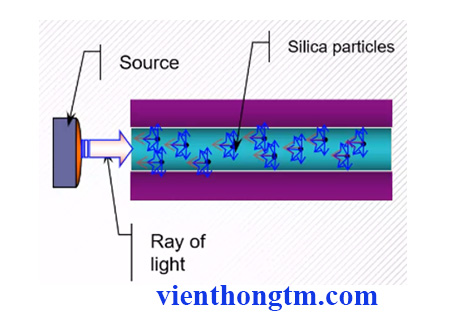

OTDR hoạt động bằng cách phát ra các xung ánh sáng ngắn vào sợi quang, sau đó đo lượng ánh sáng bị tán xạ ngược (Rayleigh) hoặc bị phản xạ lại (Fresnel) dọc theo tuyến cáp. Dựa trên thời gian và mức độ tín hiệu phản hồi, thiết bị sẽ tính toán và xác định các thông số như:

Vị trí và mức suy hao tại các điểm nối, mối hàn, connector hoặc điểm gãy,
Suy hao toàn tuyến (dB/km),
Khoảng cách đến các sự kiện,
ORL (tổn hao phản xạ quang tổng).

OTDR giống như “radar quang học”, giúp người vận hành nhìn thấy toàn bộ tuyến cáp và phát hiện lỗi mà không cần tháo rút sợi.

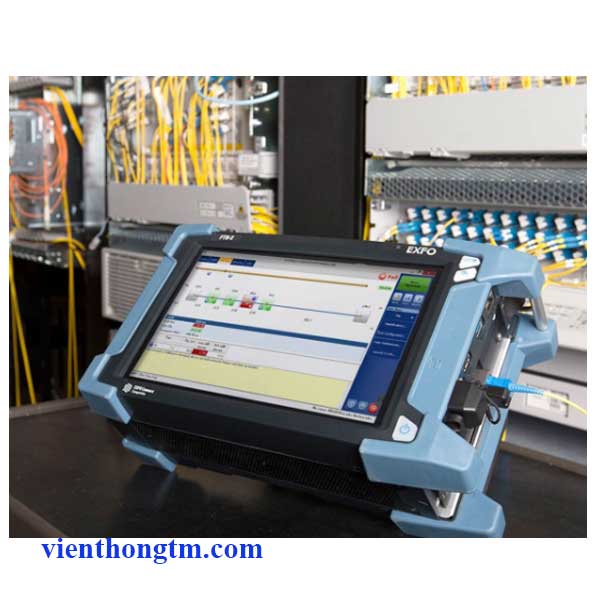

Công nghệ iOLM trên OTDR

iOLM (intelligent Optical Link Mapper) là công nghệ đo kiểm tiên tiến tích hợp trên OTDR, sử dụng nhiều xung ánh sáng với độ rộng khác nhau trong cùng một phép đo để tự động phát hiện và phân tích đầy đủ các sự kiện trên tuyến cáp quang.

iOLM giúp:

Tự động đo mà không cần cài đặt bước sóng, phạm vi đo và độ rộng xung.
Hiển thị kết quả bằng biểu tượng và màu sắc, giúp trực quan, dễ hiểu và nhanh chóng xác định lỗi.
Thực hiện đo đa xung trong một lần đo, đảm bảo không bỏ sót sự kiện và tăng độ chính xác.

Chỉ cần 1 nút bấm, iOLM sẽ thực hiện nhiều phép đo phức tạp như một chuyên gia OTDR, rút ngắn thời gian và nâng cao độ chính xác.

Quy trình bảo dưỡng OTDR

Vệ sinh thiết bị
– Làm sạch thân máy để loại bỏ bụi bẩn, đất cát.

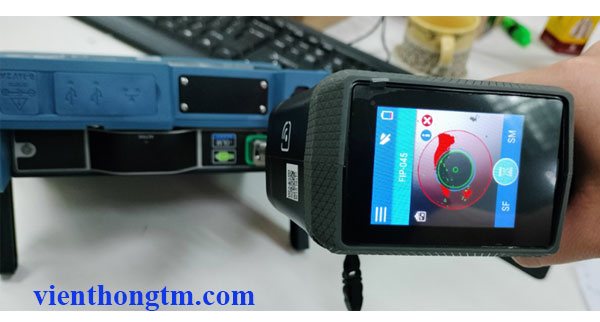

– Sử dụng dụng cụ chuyên dụng để vệ sinh đầu đo OTDR/iOLM.
Kiểm tra và làm sạch các đầu nối
– Kiểm tra và vệ sinh các connector của ODF, patch panel, cuộn bù và cổng đo OTDR.
– Đảm bảo không có bụi bẩn hoặc trầy xước gây ảnh hưởng đến kết quả đo.
Cài đặt và hiệu chỉnh phép đo
– Chọn đúng bước sóng cần đo.
– Cài đặt độ rộng xung phù hợp với chiều dài tuyến.
– Điều chỉnh ngưỡng phát hiện điểm cuối sợi và suy hao sự kiện.
– Sử dụng chế độ đo tự động (Auto-mode) nếu có.
Kiểm tra sau vệ sinh
– Xác minh lại chất lượng đầu nối sau khi đã vệ sinh.

******
